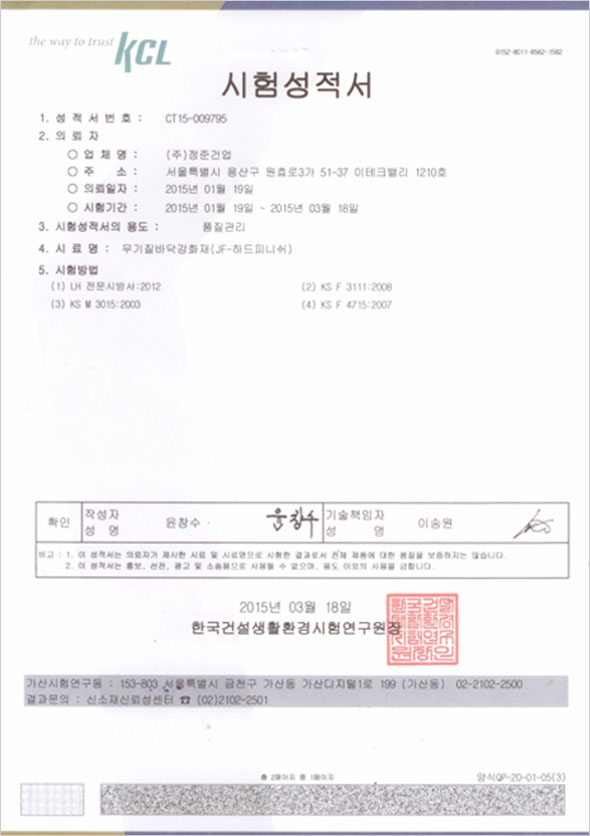

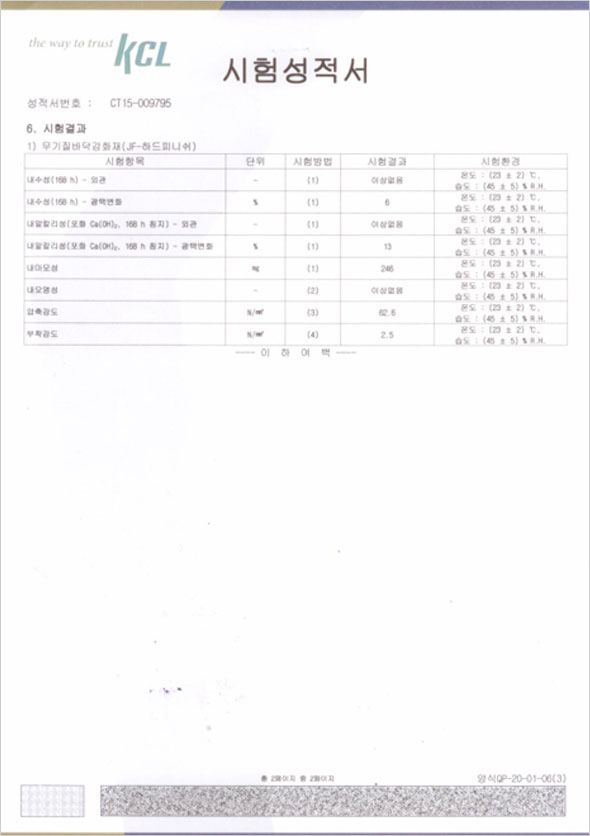

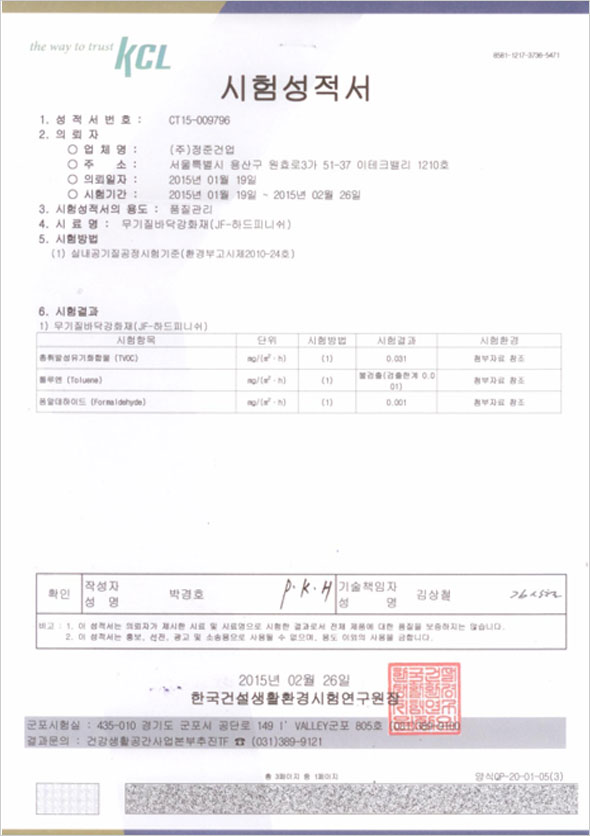

- 시험성적서

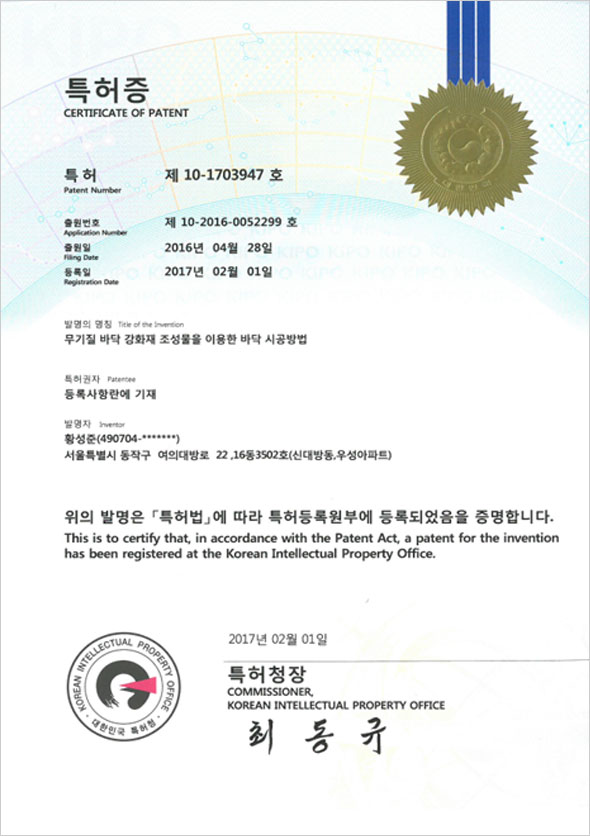

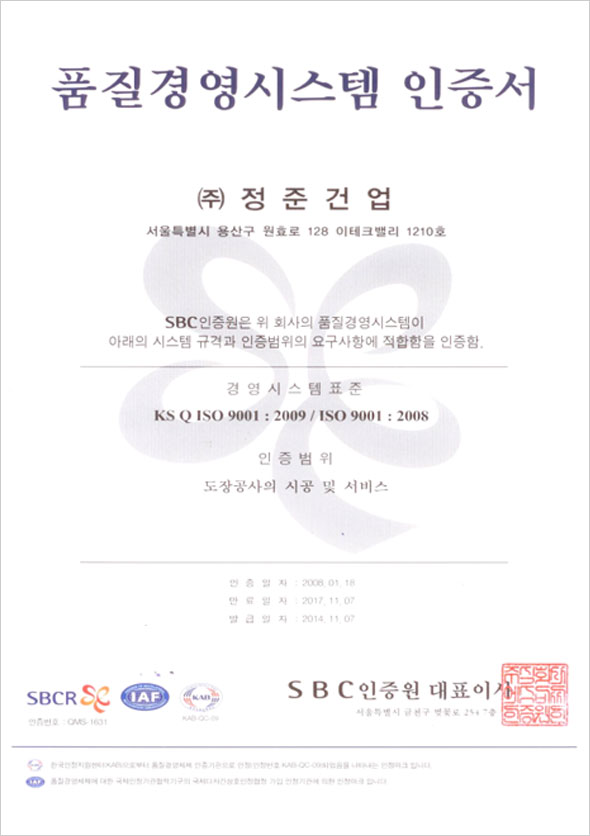

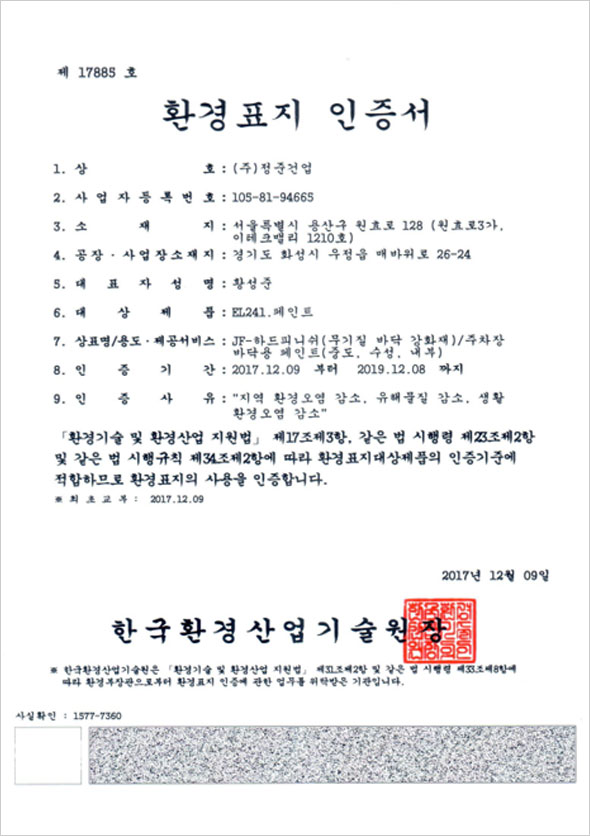

- 특허 및 인증서
무기질 바닥 강화재 (JF-HARD FINISH)
[제품개요]
- · JF-Hard Finish(무기질바닥강화재)제품은 지금까지 사용하는 무기질형과는 달리 성능의 핵심인 수지를 독일에서 수입하고 있으며, 여기에 혼합하여 사용하는 파우더는 각종 특수한 파우더로 배합되어 접착력, 내마모성,압축강도,내구성이 뛰어나게 설계된 제품입니다.
- · 배합구성 : 독일에서 수입한 특수한 바닥재용 아크릴수지와 파우더(특수시멘트 + 세라믹파우더 +실리게이트+각종보조재)로 구성되어 있으며,콘크리트특성과 동일한 동질성으로써 신축성, 수분함량,수축팽창이 동일하여 바닥콘크리트와 일치되어 부착성,내구성 내충격성이 우수하며 안전한 바닥마감을 유지합니다.
- · 무기질 바닥재 특성상 소음이적고 미끄러움이 적으며, 상도 색상을 통해서 다양한 색상으로 쾌적한 실내 주차장,공장바닥,사무실등 공간을 가져옵니다.
- · 주차장 바닥의 미끄러움 방지와 타이어 마찰에 의한 소음이 없는 마감재를 수요자의 높은 수준에 맞추어, 출입구 통로나 주차교차로 통로 부분에 Non-Slip-Type으로도 시공할수있습니다.
- · 콘크리트 타설 잘못으로 인한 콘크리트 바닥면이 부실하고 표면에 흠집이 많거나 요철이 심한 부위에는 다른 Type으로는 불가능하나 JF-하드피니쉬 제품으로는 시공할수있습니다.
- · Self Levelling이 가능하므로 평활도가 양호하고 다양한 색상이 가능하며 주차구간과 통로 구간의 아름다운 색상을 통해서 쾌적한 주차공간으로 시공 할 수있습니다.
- · 친환경적이고 불연재인 무기질계인 바닥강화재 제품으로 수명이 오래가며 경제적입니다.
[특 성]
- · 콘크리트 구조체와 동질성으로 접찹력,내구성이 뛰어납니다.
- · 내마모성,내스크래치성이 우수합니다.
- · 내수성,내알카리성,내오염성,내화학성이 우수합니다.
- · 내후성, 내충격성이 우수합니다.
- · 친환경적인 제품으로 유해성이 없으므로 인체에 안전합니다.
- · 불연재이므로 화기에 안전합니다.
- · 콘크리트 구조체와 동질성이므로 바닥면이 습할 경우도 작업이 가능합니다.
- · 무기질계 Type이므로 Non-Slip 효과와 소음이 타사 제품에비해서 적습니다.
- · 보수작업이 용이합니다.
- · 크랙 콘크리트면 보수가 용이합니다.
[우수성]
- 1) 콘크리트 구조체의 성질과 바닥 마감재의 성질이 동질성으로 일체감을 가져야한다.
- ㉮ 콘크리트 구조체와 바닥 마감재와의 사이에는 여러가지 물리적 화학적 반응이 발생합니다.
- ㉯ 일체감이 없을 경우에는 이질감으로 인한 들뜸 현상이 일어납니다.
- ㉰ JF-하드피니쉬는 이러한 특수성을 가진 제품으로 안전합니다.
- 2) 신축성,수분함량 팽창계수등 동질성을 가진 마감재 선택이 중요합니다.
- ㉮ 에폭시,우레탄,레진몰탈등 유기질 마감재는 경화재의 반응으로 시간이 지남에따라 마감재 도막자체 단단해져 콘크리트 표면과의 이질감이 나타나 박리 현상이 발생 할 수 있습니다.
- ㉯ JF-하드피니쉬는 무기질 바닥 강화재로써 콘크리트 구조체와 동질성을 가진 제품으로 모든 물리적 성질이 동일하여 모든 성능이 우수합니다.
- 3) 콘크리트 구조체와 마감재가 이온학적으로 안정화 되어야 합니다.
- ㉮ 콘크리트 구조체는 이온학적으로 음극을 띠고 있으므로 양극을 띠고있는 마감재를 사용하는 것이 모든성능면에서 보다 안정적입니다.
- ㉯ JF-하드피니쉬는 양극을 띤 제품으로 접착력,내구성,내마모성이 우수합니다.
- 4) 사용 용도에따라 바닥 마감재의 선택이 수명을 좌우합니다.
- ㉮ 주차장이나 경량물 제품을 생산하는 공장 바닥 마감재는 JF-하드피니쉬 기본 공정으로 모든 물리적 성능에서 우수합니다.
- ㉯ 중량물 제품을 생산하는 공장,험하게 사용하는 창고나 공바닥은 JF-하드피니쉬 특수공법으로 해결할 수 있습니다.
- 5) Non-Slip 또는 소음을 원하는 부분은 100% 해결 할수 있습니다.
- ㉮ JF-하드피니쉬 중도재 작업후에 주차장의 경우 출입구와 교차로 부분에 규사 분사후 무용제 Type으로 도포하여 효과를 나타나게하는 경우와 엠보 Type 으로 시공하여 효과를 나타내는 경우가 있습니다.
- ㉯ 전체 통로 부위를 Non-Slip으로 시공하거나 엠보 Type으로 시공하는 경우로 Non-Slip 또는 소음을 100% 해결 할수 있습니다.
- 6) 각종 보수작업이 용이합니다.
- ㉮ 겨울철이나 우천시 콘크리트 타설로 인한 표면 부실한 바닥 마감재로 최적합한 제품입니다.
- ㉯ 콘크리트 바닥의 부실로 인한 표면은 JF-하드피니쉬 프라이머를 여러번 도포하여 콘크리트 바닥표면을 침투시킴으로써 중도재와의 접착력을 증진시켜 해결 할수 있습니다.
- ㉰ 크랙이나 흡집은 JF-하드피니쉬 퍼티로 충진시켜 평활하게 하여 시공하므로 간단히 해결할수 있습니다.
- ㉱ Level이 심하게 차이가 있는 경우에는 JF-하드피니쉬 중도재로 채워 평활한 바닥 표면을 나타 낼수 있습니다.
- ㉲ 콘크리트 구조체의 성능상 이러한 모든 취약점을 보완 할수 있는 제품은 JF-하드피니쉬(무기질바닥 강화재)입니다.
[용 도]
- 주차장,공장바닥,창고,물류창고,농수산물쎈타,사무실,기계실,실험실 등
[콘크리트 바닥 문제점 해결방법]
- 1) 크랙 부분보수
- F-하드피니쉬 중도재 충진 퍼티작업 JF-하드피니쉬 바닥 마감
- 2) 콘크리트면 흡집 및 요철, 및 LEVEL 보수
- ① 흡집보수
- 보수전 부서진 상태 JF-하드피니쉬 프라이머 JF-하드피니쉬 중도재
충진 퍼티작업(1차,2차)
JF-하드피니쉬 바닥마감
- ② 요철부분 보수
- 보수전 요철 상태 JF-하드피니쉬 프라이머 JF- 중도재
충진 퍼티작업(1차,2차)
JF-하드피니쉬 바닥마감
- ③ 미 Level 상태보수
- 보수전 상태 JF-하드피니쉬 프라이머 JF- 중도재
충진 퍼티작업(1차,2차)
JF-하드피니쉬 바닥마감
[타사제품과 성능비교표]
※좌우로 스크롤 하시면 가려진 내용이 보입니다.
| 구 분 |
JF-하드너피니쉬(무기질바닥강화재)
(T : 1.5 ~ 3.0mm) |
에폭시(T:1mm 이상) |
| 공법개요 |
1.특수아크릴수지와 무기질 바닥 강화재에 필요한 각종 파우더로 구성된 혼합형 제품.
2.신축성 수분함량, 동질성을 가진다.
3.콘크리트구조체와 마감재가 이온학적으로 안정화 되어있다.
4.콘크리트 구조체와 일체감을 가짐으로 부착력이 뛰어나다.
5.self leveling이 되므로 평활도가 양호하다.
|
1.에폭시수지와 포리아마이드 수지를 주 성분으로한 2액형 도로.
2.수지와 체질안료를 주성분으로 한 무용제 타입.
3.self leveling type으평활도를 유지하나 소음이나, 미끄럼이 심하다.
4.시간이 지남에 따라 경화제의 반응에 의해서 시간이 지남에 따라 도막 자체가 단단해진다.
5.콘크라트 구조체와의 이질감이 발생하여 박리 현상이 발생한다.
|
| 특 징 |
1.부착력이 우수하다.
2.내모성이 우수하다.
3.내수성,내알카리성,내오염성,내화학성,내유성 등이 우수하다.
4.불연재이므로 화기에 안전하다.
5.친환경적이므로 인체에 무해하다.
6.각종 물성이 양호하며 수명이 오래간다.
7.다양한 색상으로 쾌적한 환경을 준다.
8.소음, 미끄러움이 적다.
|
1.내화학성이 우수하다.
2.내충격성, 내마모성이 우수하다.
3.콘크리트 구조체와 동질성이 아니므로 층간사이 이질감이 발생한다.
4.내알카리성, 내산성이 양호하다.
5.소음이심하고 미끄럼이 심하다.
6.평화도가 양호하다.
7.화기에 안전하지 않고 친환경적 제품이 못 된다.
|
| 시공조건 |
1.con'c 타설 후 28일 경과 습도 20%이하 온도0℃이상.
2.제물 미장 완료된 상태.
|
1.con'c 타설 후 28일 경과 습도 20%이하 온도0℃이상.
2.바닥이 미장된 상태.
3.습기가 전혀 없어야 한다.
|
| 건조조건 |
자연 건조형
|
경화제와 반응에 의한 건조.
|
| 장 점 |
1.각종 물성이 양호하여 수명이 오래간다.(반영구적)
2.수명이 오래가므로 경제적이다.
3.보수가 용이하며 부실한 바닥에 최적합하다.
4.다양한 색상이 가능하다.
|
1.내화학성이 양호하므로 화학 공장에 적합하다.
2.좁은 공간바닥용으로 적합하다.(기계실,전기실)
3.수공업으로 작업이 가능하다.
4.다양한 색상 가능.
|
| 단 점 |
0℃ 이하에서 작업이 힘들다.
|
1.경화제의 반응으로 시간이 지남에 따라 도막 자체가 강해져 층간 박리가 된다.
2.소음과 미끄럼이 심하다.
3.성능에 비해 시공비가 높다.
4.습기에 약하다.
|
| 용 도 |
주차장,공장바닥,물류창고,냉동창고,수산물 쎈타
|
주차장, 공장바닥, 물류창고, 기계실 바닥 등
|
| 경제성 |
1.시공비가 적절하다.
2.반영구적이므로 경제적이다.
|
1.시공비가 고가이다.
2.잦은 박리 현상으로 경제적이 못된다.
|
| 구 분 |
레진몰탈(T :3mm 이상) |
우레탄(T :1m 이상) |
| 공법개요 |
1.에폭시수지와 경화제와 혼합하여 규사를 첨가하는 2액형 도료.
2.수지와 규사를 주성분으로 하는 제품으로 두께 3mm이상으로 시공하는 필수적인 조건이다.
3.규사의 노출에 따라서 소음이나 미끄럼이 적다.
4.시간이 지남에 따라 경화제의 반응으로 도막이 단단해진다.
5.콘크리트 구조체와 이질감이 발생하여 층간의 들뜸 현상이 나타난다.
|
1.폴리우레탄수지와 이소시아네이트(경화제) 와의 2액형 도료.
2.고경질 type과 탄성용type으로사용 용도에 따라 선택한다.
3.Self Leveling Type으로 평활도가 양호하다.
4.습기에 아주 민감하므로 하자 발생율이 높다.
|
| 특 징 |
1.내화학성이 우수하다.
2.내충격성, 내마모성이 우수하다.
3.콘크리트 구조체와 동질성이 아니므로 층간사이 이질감이 발생하여 박리현상이 생긴다.
4.내알카리성, 내산성이 양호하다.
5.규사노출에 따라서 소음 발생 및 미끄럼이 적다.
6.화기에 안정하지 않고 친환경적 제품이 아니다.
|
1.내화학성이 우수하다.
2.내마모성, 내구성이 양호.
3.콘크리트 구조체와 동질성이 아니므로 층간사이이질감이 발생한다.
4.사무실, 복도, 주로 옥상 방수(탄성type)용으로 적합하다.
5.평활도가 양호하다.
6.주차장으로 불가능하다.
7.화기에 안정하지 않고 친환경적 제품이 아니다.
|
| 시공조건 |
1.con'c 타설후 28일 경과 습도 20%이하 온도0℃이상
2.바닥이 제물 미장된 상태.
|
1.con'c 타설후 28일 경과 습도20%이하 온도10℃ 이상.
2.바닥이 제물 미장된 상태.
3.습기가 전혀 없어야 한다.
|
| 건조조건 |
경화제와 반응에 의한 건조
|
경화제와 반응에 의한 건조.
|
| 장 점 |
1.내화학성이 양호하므로 화학 공장에 적합하다.
2.Non-Slip 효과용으로 적합하다.
3.좁은 공간 바닥용으로 적합하다.(기계실,전기실)
4.수공업으로 작업이 가능하다.
|
1.옥상 방수용으로 사용한다.
2.체육 시설용으로 많이 사용한다.
3.Self Leveling Type으로 평활도가 양호하다.
4.복도등 보도용으로 적합하다.
|
| 단 점 |
1.경화제의 반응으로 시간이 지남에 따라 도막 자체가 강해져 박리가 된다.
2.층간이 들떠있어 크랙 발생 시 문제점이 많다.
3.성능에 비해 시공비가 높다.
4.습기에 약하다.
|
1.습한곳에 바로 박리 현상.
2.주차장 바닥용으로 적합하지않다.
3.습기에 아주 약하다.
4.습기에 시공이 불 가능하다.
|
| 용 도 |
주차장, 공장바닥, 물류창고 등
|
주차장, 옥상바닥, 사무실, 복도 등.
|
| 경제성 |
1.시공비가 고가이다.
2.특수 용도에 따라 시공하는 것이 바람직하다.
|
1.시공비가 고가이다.
2.일반창고나 주차장 용도에는 적합하지않다.
|
시방서 (JF-하드피니쉬 / 무기질바닥강화재)
[일반사항]
- IG습기배출유도 방수시스템은 건축구조물 방수작업에 적용되며, 노출방수 시 공기, 습기를 배출시킬 수 있는 유도로를
방수처리면에 설치하여 건축 또는 토목 구조물의 크랙 대응성을 높이고, 시공불량을 줄여 양호한 방수효과를 얻을 수 있으며,
습윤 함유율에 관계없이 방수성능을 유지시키는 공법입니다.
[IG 습기배출유도 방수시스템 단면도]

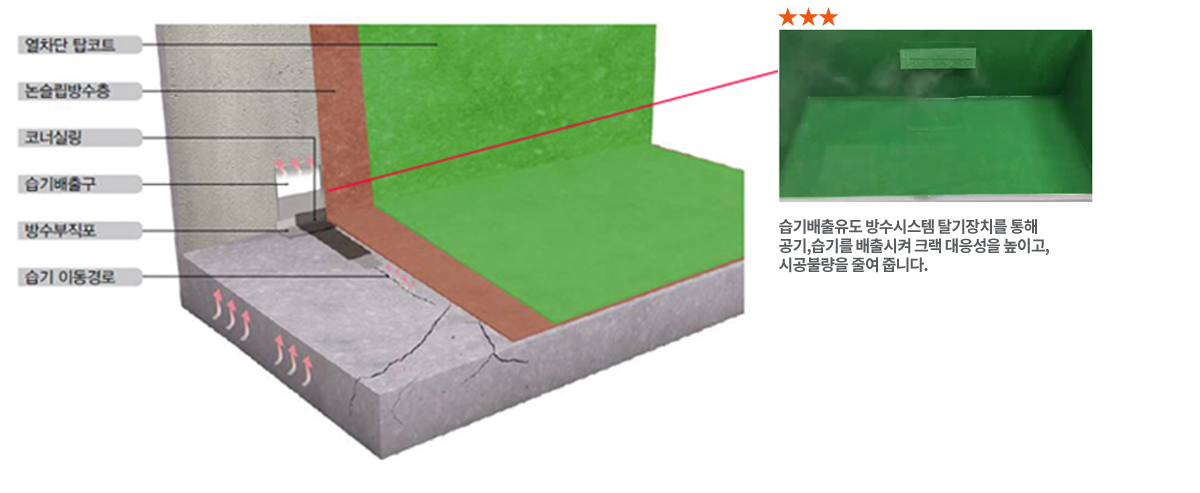

 ★★★ 습기배출유도 방수시스템 탈기장치를 통해 공기,습기를 배출시켜 크랙 대응성을 높이고, 시공불량을 줄여 줍니다.

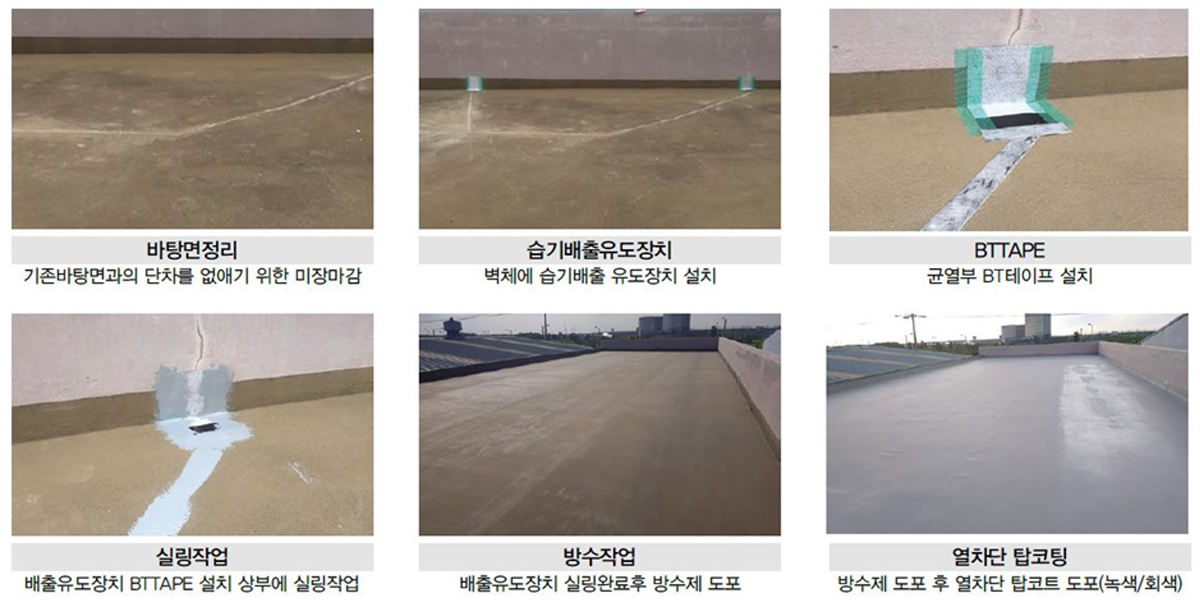

[시공도]
- ① 바탕면정리 : 기존 바탕면과의 단차를 없애기 위한 미장 마감
- ② 습기배출유도장치 : 벽체에 습기배출 유도장치 설치
- ③ BTTAPE : 균열부 BT테이프 설치
- ④ 실링작업 : 배출유도장치 BTTAPE 설치 상부에 실링작업
- ⑤ 방수작업 : 배출유도장치 실링완료후 방수제 도포
- ⑥ 열차단 탑코팅 : 방수제 도포 후 열차단 탑코트 도포 (녹색/회색)
노출방수공법 비교
[노출방수공법 비교]
※좌우로 스크롤 하시면 가려진 내용이 보입니다.
| 구 분 |
건축구조물의 방수구조(IG복합방수) |
우레탄 고무계 도막방수 |
| 공법개요 |
특수방수필름에 부직포가 위.아래로 부착된 복합방수 시트에
논슬립 방수재와 열차단 탑코트를 이용한 부분(절연)방식의
복합방수 공법으로 반영구적 방수 수명 (최소 10년 이상
방수층 유지)
일정한 방수층 두께로 방수금액 차이 없음
|
고무레기, 흙손, 솔, 로울러, 뿜칠기등을 이용하여
우레탄 고무계 방수재를 소정의 두께가 될 때까지
여러번 도포하여 이음매 없는 연속적인 방수층을
만드는 방수공법 (1~3년 방수층 유지)
방수층 뚜께에 따라 방수금액이 결정 |
| 공법핵심 |
1. 절연 방식으로 방수층 갈라짐 이나 들뜸 걱정 없이 NO~
2. 방수시트 와 도막재의 완벽한 결합 및 일정한 방수층
두께 확보
3. 현장 상황에 따라 방수층 철거 없이 간단한 면 정리후
시공 가능함.
4. 비 온 다음날 시공 가능
5. 에너지 절감 효과 (단열/차열기능)
|
1. 구조체에 균열 발생으로 방수층 파단.
수분 배출이 불가하여 방수층 들뜸이 심함.
2. 바탕 면 상태에 따라 품질이 좌우 접착불량 및
바탕면 상태에 따라 방수층 두께 불량.
3. 현장 상황에 따라 방수층 전면철거 또는 보호
몰탈층 재타설 작업이 필요함.
4. 습기 배출 기능이 없어 충분히 건조 후 시공 가능
방수 공사시 수분 함수율 (공법에 따라 3~5% 이내
시공가능)
5. 에너지 절감 효과 ( 없음)
|
공법별시공
공정도 |
 |
 |
[노출방수공법 장.단점]
※좌우로 스크롤 하시면 가려진 내용이 보입니다.
| 구 분 |
건축구조물의 방수구조(IG복합방수) |
우레탄 고무계 도막방수 |
| 장 점 |
1. 접합부를 겹침 시공이 아닌 맞대기형 일체화 이음구조로 처리하므로 돌출부가 거의 없는 구조이다.
2. 절연공법으로 콘크리트 바탕면에서 발생되는 균열 및 수증기압 으로부터 방수층을 안전하게 보호한다.
3. 논슬립 방수층은 양질의 규사가 포함되어있어 방수층을 보호 하고, 미끄럼 방지기능으로 사용가측의 안전까지 확보하였다.
4. 숙련된 기술자나 고가의 기계장비가 필요 없고, 시공이 간편하여 시공성이 우수하다.
5. 공법 특성상 문제점 발생시 육안검사가 가능하므로 품질확보가 용이하다.
6. 지붕 층 개·보수 시 기존 방수층의 철거 없이 간단한 면정리후 그 상부에 바로 시공이 가능하므로 분진, 먼지, 소음 발생을 최소화 하여 공사비 절감 및 공사기간 단축이 가능하다.
|
1. 이음매 없는 연속적인 방수층을 형성하여 미관상의장점이 있다.
2. 공정이 단순하고 작업 속도가 빠르다.
3. 우수한 신축성능을 가진다.
4. 불규칙적인 형상의 구조물 시공 시 어려움 없이 쉽게 가능하다.
5. 하자부위를 쉽게 발견 할 수 있다.
|
| 단 점 |
1. 친환경 수용성제품 사용으로 동절기에는 시공이 어렵다.
|
1. 바탕 면 함유수분의 팽창압에 의해 방수층의 들뜸현상이 발생한다.( Air Pocket)
2. 시공자 스스로의 자발적인 노력에도 불구하고 일정한 두께의 시공 품질을 확보하기 어렵다.
3. 바탕면 균열 발생에 의해서 도막 방수층의 파단사고가 잦다.
4. 동절기 유입된 빗물, 눈으로 인하여 보호 몰탈층 파손 사례가 많음.(동결융해)
5. 용제를 함유한 방수재 사용으로 실내 시공에는 충분한 환기가 필요하다.
|
[유지보수비용 비교]
※좌우로 스크롤 하시면 가려진 내용이 보입니다.
| 구 분 |
건축구조물의 방수구조(IG복합방수) |
우레탄 고무계 도막방수 |
| 공사금액 |
m2 30,000원 |
m2 25,000원 |
| 하자책임기간 |
5년 |
2~3년 |
| 유지보수시점 |
5~7년 |
2~3년 |
| 재공사 시점 |
10~20년 |
3~4년 |
| 10년간 유지보수 비용 |
초기비용 m2 30,000원 |
초기비용 2~3mm m2 25,000원 2~3년차 보수 m2 13,000원 |
| 5년차 m2 12,000원 |
7~8년차 몰탈층 보수후 재시공 m2 50,000원 |
| 유지보수비용 m2 42,000원 |
유지보수비용 m2 88,000원 |
| 절감 |
약 53% 절감 |
없 음 |
| 에너지 절감효과 |
있음 |
없 음 |
| 갈라짐 들뜸하자 |
없 음 |
있음 (매우심함) |
| 구 분 |
건축구조물의 방수구조(IG복합방수) |
아스팔트 복합방수 |
| 공사금액 |
m2 33,000원 |
m2 30,000원 |
| 하자책임기간 |
5년 |
5년 |
| 유지보수시점 |
5~7년 |
4~5년 |
| 재공사 시점 |
10~20년 |
5~10년 |
| 10년간 유지보수 비용 |
초기비용 m2 30,000원 |
초기비용 m2 30,000원 |
| 5년차 m2 12,000원 |
5~6년차 방수층 철거후 재시공 m2 45,000원 |
| 유지보수비용 m2 42,000원 |
유지보수비용 m2 75,000원 |
| 절감 |
약 44% 절감 |
없 음 |
| 에너지 절감효과 |
있음 |
없 음 |
| 갈라짐 들뜸하자 |
없 음 |
보통 |
|
