콘크리트구조물 단면보수보강용 모르타르조성물 및 이를 이용한 시공방법 (L형측구용 포함)
(특허 제10-0999355호)
[제품개요]
- 본 제품은 물만 첨가하여 바로 사용할 수 있는 PRE-MIXED형 타입으로, 엄선된 재료를 사용하고 있으며 속경성과 고강도성 및 내마모성이 우수하여 특수 긴급 보수공사용으로 사용할 수 있습니다.
[제품용도]

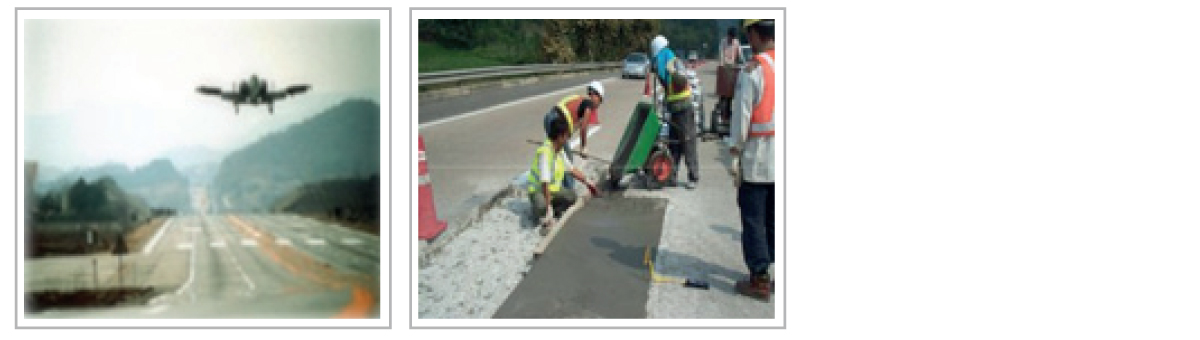

 - · 비행장의 활주로 균열 보수용
- · 기계 및 철골 기초 보수
- · 기동이나 내력벽의 구조물 보강용
- · 각종 긴급 보수공사용
- · L형 도로측구 보수용
[제품특성]
- · ECM-RSM은 무수축성 초속경 세라믹 몰탈로 특수 긴급 보수공사에 물만 혼합하여 사용할 수 있는 특수 몰탈입니다.
- · 초미립자의 무기물질이 혼합되어 경화 후 미세공극을 충진시켜 강도증진 및 내마모성이 우수합니다.
- · 계절 변화에 따른 외기 온도 변화 시 열팽창·수축에 매우 안정적이며 건습 반복 작용, 중성화, 동결융해 등의 열악한 환경에도 견고하고 안정합니다.
[기술자료]
시험결과(혼합수량 14.2%)
※좌우로 스크롤 하시면 가려진 내용이 보입니다.
| 시험항목 |
단위 |
요구성능 |
ECM-RSM200 |
시험방법 |
| 유동성(Flow) |
mm |
300이상 |
310 |
KS F 4044 |
| 응결시간 |
초결 |
분 |
15±2 |
15 |
| 종결 |
25±3 |
24 |
| 블러딩 |
% |
0.5이하 |
0 |
| 팽창성 |
3시간 |
% |
0.4 이내 |
0.005 |
| 6시간 |
0.008 |
| 1일 |
0.008 |
| 3일 |
0.010 |
| 7일 |
0.012 |
| 28일 |
0.013 |
| 압축강도 |
3시간 |
N/㎥ |
35이상 |
37.0 |
| 6시간 |
40이상 |
43.6 |
| 1일 |
50이상 |
53.5 |
| 3일 |
55이상 |
60.1 |
| 7일 |
60이상 |
69.3 |
| 28일 |
65이상 |
79.5 |
| 염화물 함량 |
kg/㎥ |
0.3이하 |
0.05 |
| 물 사용량 |
% |
14-16 |
14.2 |
[사용방법]
① 보수면 및 신규 공사시 사전준비- · 기존 시공면(예 : 콘크리트)의 표면정리 및 이물질을 제거한다.
② 몰탈 혼합- · 10~25℃의 배합수와 몰탈전용 혼합기를 사용하여 2분 30초 이상 혼합한다.
③ 몰탈 시공- · 고급 : 몰탈 시공 시 부착력 강화를 위해 에폭시 도장 후 타설한다.
- · 일반 : 타설 전 접착면에 물을 뿌려 접착면이 습윤 상태를 유지하도록 하되 바닥에 물이 고이지 않도록 관리한다.
- · 경화시간이 매우 빠르므로 신속히 시공하며 적정량만 반죽한다.
- · 외기 온도가 5℃ 이상에서 시공을 하며, 시공 중 유동성이 저하되어도 물을 추가로 혼합하지 않도록 한다.
④ 시공 후 양생- · 시공은 신속히 하고 경화 전 충격을 주지 않도록 한다.
- · 타설 후 6시간 사이에 외기 온도가 5℃이하 또는 30℃이상일 때에는 적정온도 유지를 위한 별도의 대책을 마련한다.
[주의사항]
- · 건조한 장소에 보관하고 개봉 후 바로 사용하십시오.
- · 유아나 어린이에게 접촉이 되지 않도록 주의하십시오.
- · 제품 사용 시 방진 안경, 방진 마스크 및 고무장갑을 착용하도록 합니다.
- · 본 제품은 물과 반응 시 강알칼리성을 나타내므로 피부에 닿지 않도록 하며 만약 눈에 들어갔을 때에는 신속히 맑은 물로 씻고 병원 전문의의 치료를 받으십시오.

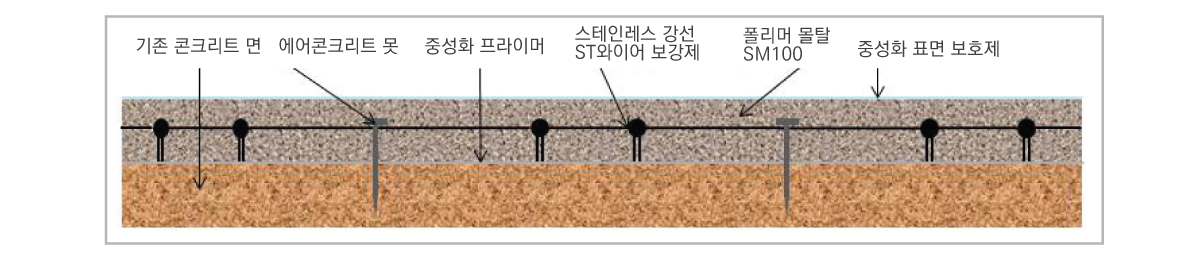

콘크리트 구조물 보수·보강내진공법(특허 제10-1555544호)
[제품개요]

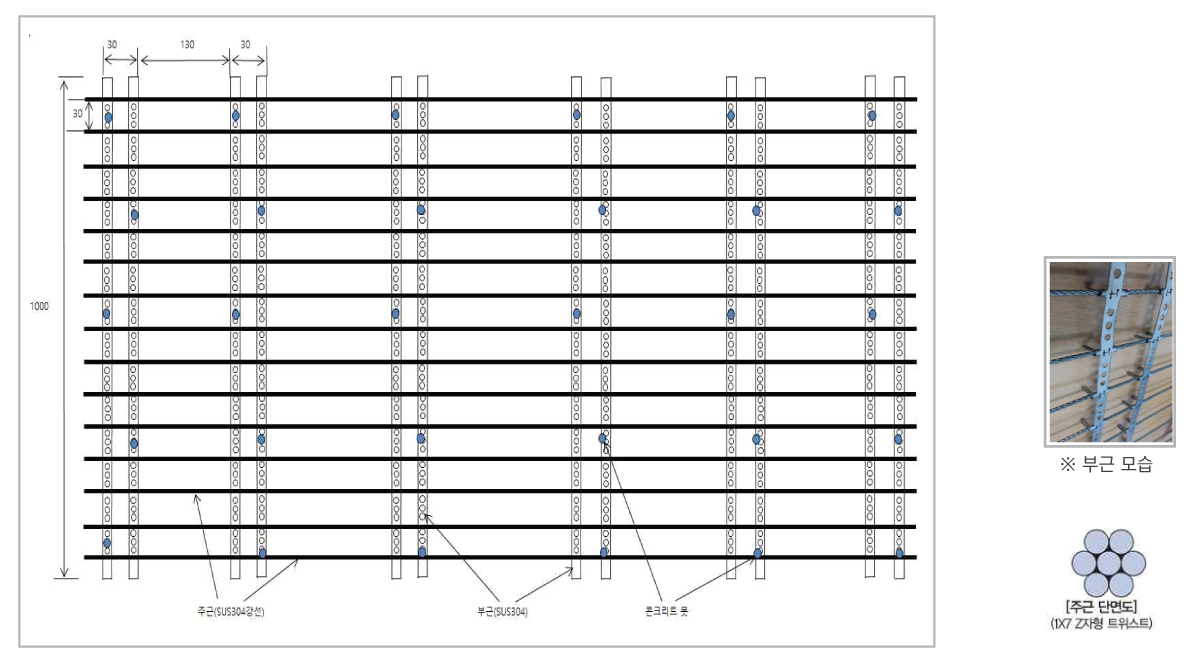

- ※ ㈜유버스 ST보강재 규격
- ※ 생산 제품의 규격: 표준 규격 1롤은 폭1m*길이20m(현장에 따라 길이 조정 가능)
※ 겹이음: 종,횡방향 겹이음은 100~200mm (더블 브릿지가 있어 별도의 장치가 필요 없음)
[물 성 표]
※좌우로 스크롤 하시면 가려진 내용이 보입니다.
| 와이어로프직경(㎜) |
공칭단면적(㎟) |
인장강도(kg) |
인장응력(kg/㎠) |
비 고 |
| Φ |
spec |
spec |
of |
0.85of |
| 2.4 |
4.52 |
580 |
18,625 |
15,831.2 |
공차
±2% |
| 3.2 |
8.04 |
1,010 |
19,244 |
16,357.4 |
[공법의 장점]
- ① 단위 면적당 인장강도가 높아 작은 단면으로도 큰 힘을 발휘한다.
- ② 현장상황에 따라 ST보강재 규격을 조정할 수 있다.
- ③ ㈜유버스의 ST보강재는 더블 브릿지가 있어 기존 콘크리트 벽면과 떨어져 부작 되므로 보강 몰탈과의 일체화에 최적이다.
- ④ 기존 콘크리트 면에 부착 시 별도의 부속 없이 바로 시공이 가능하여 작업성이 우수하다.
- ⑤ 내진 보강 적용시 종, 횡방향 겹 시공이 매우 우수하여 내진보강에 최적이다.
- ⑥ 겹 이음시 더블 브릿지를 이용한 서로간에 걸림 현상으로 인한, 별도의 치구나 부속이 필요치 아니 하므로 시공성이 우수하여 공기 단축에 기여 한다.
- ⑦ 주근은 오스타니계 스테인레스강선 304로서 부식이 발생하지 않는다.
- ⑧ 본 스테인레스 강선은 직진성이 우수하여 설치 후 별도의 텐션작업이 필요하지 않다.
[시공시유의사항]
- ① 시공시 부근과 주근 방향이 틀리지 않도록 주의하여 시공한다.
- ② 천정에 시공시 T형태의 받침대를 만들어 사용하면 편리하다.
- ③ 콘크리트 못 시공시 보호구를 착용한다.
- ④ 보강제 브릿지에 긁히거나 다치지 않도록 주의 한다.
|
