[제품개요]

• · BRS-Hybrid 유무기 하이브리드 탑코트는 다음과 같이 주재와 경화재 2액형으로 구성

• 주재	경화재
  유·무기 하이브리드 중합 고분자 반응성 나노실리카 친화경 용매 등	유기 고분자, 초개, 안료 반응성 실리콘 무기분자 친화경 용매 등

• · 유기물과 무기물의 단순한 혼합이 아닌 분자단위에서 설계하여 화학적으로 결합시킨 유·무기 하이브리드 소재로 기존 유기 및 무기소재의 상승효과가 발휘되는 제품
• · 친환경 용매의 사용으로 “다중이용시설 등의 실내공기질 관리법”에서 규제하고 있는 포름알데히드 및 VOC가 함유되지 않은 친환경적인 소재
• · 안료의 선택에 따라서 다양한 색상 연출

[기술개요]

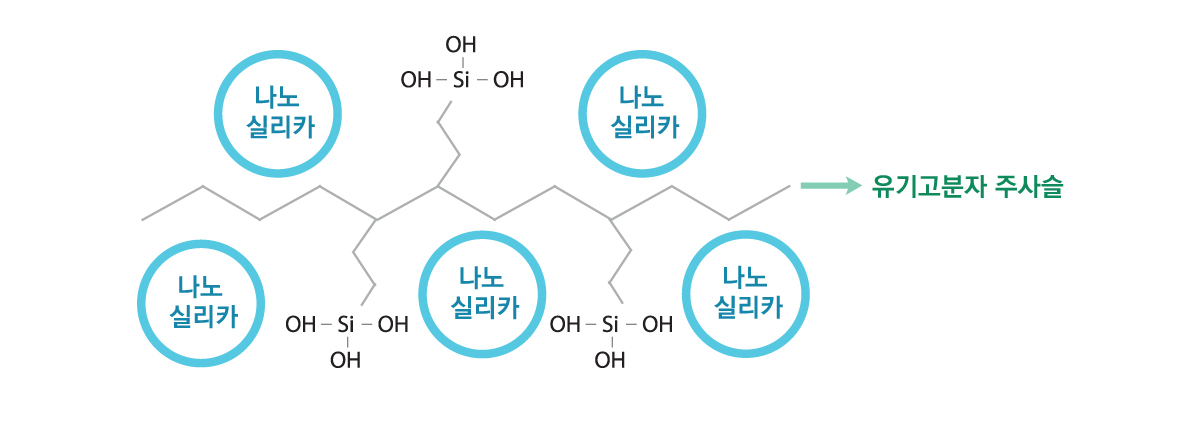

• · BRS-Hybrid는 유기고분자의 주사슬에 실리콘 분자를 유·무기 하이브리드 고분자로 중합하고, 중합된 유·무기 하이브리드 고분자 내부에 나노실리카를 분산한 것이 특징
• · 따라서 불연성, 내열성, 내마모성, 내산성, 내후성 등과 같은 무기결합재의 특성과 내수성, 방수성, 유연성, 내알칼리성 등의 유기결합재의 특성을 동시에 보유
•

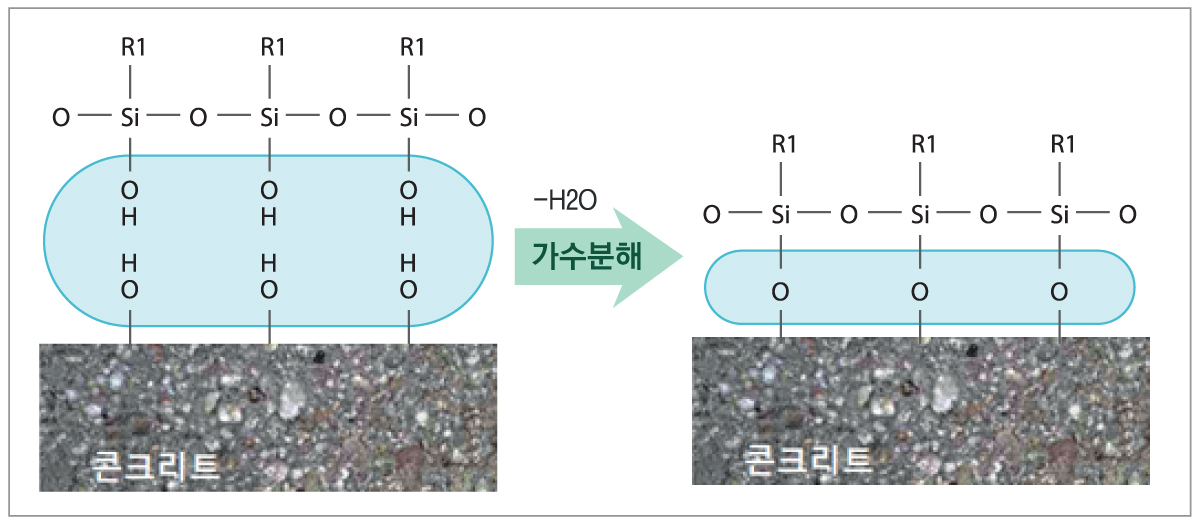

• · BRS-Hybrid는 다음 그림과 같이 유·무기 하이브리드 고분자에 존재하는 실리콘분자가 무기계 소재(콘크리트, 유리, 금속 등)와 화학결합하고, 유기고분자는 플라스틱 등의 유기 소재와 화학결합을 하여 결합강도 우수.
• · 또한, 나노실리카의 충전으로 코팅재 도막의 강도가 향상되어, 내후성(빛에 의한 탈색), 내수성, 내화학성(유기용제 및 산·알칼리 등) 등이 매우 우수
•

[제품용도]

• · BRS-Hybrid 유·무기 하이브리드 탑코트는 무기소재 및 유기소재와의 결합력이 우수하므로, 금속, 콘크리트, 유리, 플라스틱 등에 사용 가능
• · 내후성이 우수하기 때문에 옥외 사용
•
• · 내화학성이 우수하기 때문에 화학물질 반응탱크 내부, 화학물질 이송 파이프의 내벽 등의 코팅에 사용
• · 내염해성이 우수하기 때문에 해안가의 시설물 등의 콘크리트 염해방지, 금속의 부식방지 등의 용도로 사용

[제품특성]

• · BRS-Hybrid 유·무기 하이브리드 탑코트는 코팅되는 소재와 화학결합을 통해 부착강도가 크게 향상되고, 통기성을 보유하고 있어 코팅막의 들뜸현상이 발생하지 않으며, UV에 강하기 때문에 변색 및 도막의 변형이 없음
• · 도막강도, 통기성, 내후성 우수
• · 내마모성, 내화학성 우수
• · 불연성능 보유
• · 내오염성, 내세척성 우수
• · 물성 시험결과(기존의 에폭시 및 우레탄 탑코트보다 우수한 물성 및 내화학성 보유)

• ※좌우로 스크롤 하시면 가려진 내용이 보입니다.

  항목		BRS-Hybrid	에폭시	우레탄	비고
  부착강도	재령7일	우수(모체탈락)	우수(모체탈락)	우수(모체탈락)
  내마모성 (mg/mm2)	재령7일	0.154	0.251	0.364	연마지법/500회
  내화학성 (Spot Test)	내산성	우수 0.32%흡수	변색 1.14%흡수	우수 0.55%흡수	4*4*16공시체 7일 침지
  	내알칼리성	우수 0.35%흡수	갈라짐 1.80%흡수	갈라짐 2.26%흡수
  	내염수성	우수 0.24%흡수	갈라짐 11.48%흡수	우수 0.49%흡수
  내화학성 (Spot Test)	HCI(10%, 원액) HINO3(10%, 원액) H2SO4(10%, 원액) NaOH(10%, 50%)				ISO시험방법
  내화학성 (Spot Test)		친환경 용매 사용	TVOC 함유	TVOC 함유	TVOC:4mg/m2h↓ 포름알데이드: 1.25mg/m2h↓

[사용방법]

• ① 표면처리
  · 피도물 표면의 먼지, 수분, 유분 등 침투를 저해하는 오염물을 제거
  · 피도물 표면에 백화가 발생한 부분은 사전에 제거하고, 물로 세척하고 충분히 건조후 도포
  · 콘크리트 표면에 적용시 28일 양생된 후 표면함수율이 6% 이하로 건조된 후 사용
• ② 주재와 경화재 혼합
  · 주재에 경화재를 7 : 2(안료를 혼합한 경우 11 : 7)의 비율로 붓고, 핸드믹서를 이용하여 1분 이상 충분히 혼합 후 사용, 경화재에 안료가 혼합되어 있는 경우에는 2분 이상 충분히 혼합 후 사용
• ③ 도포기구
  · 붓, 롤러, 스프레이 등
• ④ 도포조건
  · 대기온도 5~35℃, 상대습도 80% 이하, 우천시 작업 금지
• ⑤ 도포횟수
  · 2회 도포(1회 도포되어 지촉건조 후 3시간 이내)

[제품개요]

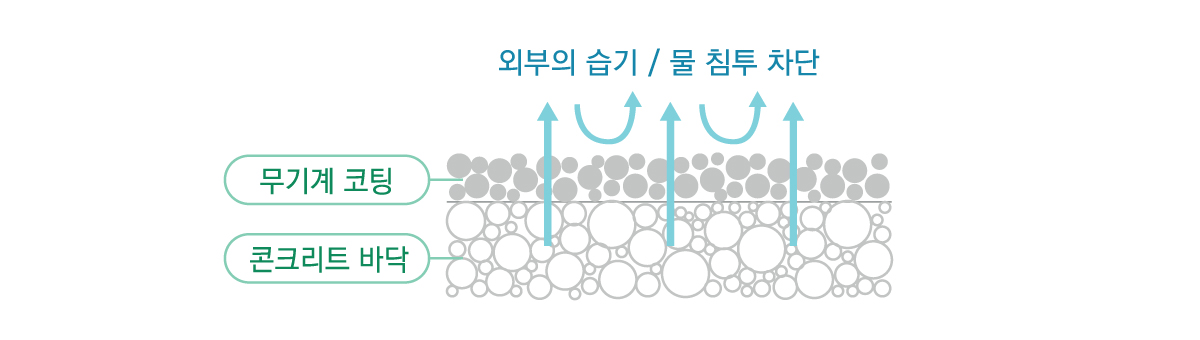

• 아크릴계 고분자를 바인더로 하여 세라믹 성분이 함유된 1액형의 코팅제로서, 외부에서 침투하는 유해 원소를 초기에 차단하여 내탄산화, 내오염, 내화학성, 내염성 등이 우수한 내구성능을 부여하는 콘크 리트 표면마감재로서, 중성화 방지 및 염해방지 피복재로 사용됩니다. 특히 아크릴-세라믹계로서 외부 물분자의 침입을 방지하고 콘크리트 내부의 습기는 방출하는 특성이 있어 습윤면에서의 시공이 가능하 고, 자외선에 의해 변색되지 않는 자연기후조건에서 우수한 내구성을 지니고 있습니다

[제품용도]

•
• · 콘크리트 크랙, 표면 보수용
• · 중성화 및 염해방지 표면 피복용
• · 콘크리트 내외벽 방수용
• · 외벽견출용, 방화피복용

[제품특성]

•
• · 양호한 분산작용으로 균일한 강도를 유지시키며 균열이 없음
• · 진동, 온도의 변화에 따른 수축팽창에 의한 박리가 없음
• · 세라믹계로서 우수한 부착성능 및 방수성
• · 우수한 작업성
• · 콘크리트와의 유사한 색상 유지

[기술자료]

※좌우로 스크롤 하시면 가려진 내용이 보입니다.

[사용방법]

• 재료확인

• ① 시방서에 명기되어 있는 수용성 아크릴 에멀전계 표면보호코팅제의 종류 및 소요량 등을 확인한다.
• ② 수용성 아크릴 에멀전계 표면보호코팅제는 1액형(20kg)으로 구성되어 있으며, 원액을 그대로 사용하는 것을 원칙으로 한다.
• ③ 다만, 작업방법에 따라 점도의 조절이 요구되는 경우에는 수용성이므로 물을 사용하여 점도조절을 실시하며, 이 경우에도 물의 사용량은 코팅제의 5wt.% 이내로 하여야만 한다.

• 재료의 도포

• ① 도포면의 먼지, 기름때, 물기, 녹, 레이턴스(Laitance) 및 기타 이물질을 완전히 제거한다
• ② 도포전 내용물이 균일하게 혼합되도록 잘 저어주시고, 사용 중에도 가끔씩 저어 준다.
• ③ 도포면의 자연건조상태(함수율 15%이내)를 확인 후 도포한다.
• ④ 부드러운 솔, 롤러 및 스프레이로 0.2kg/m2가 되도록 1차 도포한다
• ⑤ 2차 도포는 1차 도포 후 12시간 경과 후 도포하며 1, 2차 총 도포량은 0.43kg/m2가 되도록 한다.
• ⑥ 도포 후 사용한 용구는 즉시 물로 세척한 후 보관하여야 재활용이 가능하다.
• ⑦ 시공 시 비나 눈이 내리거나, 다습 등에 의해 결로가 예상되는 경우에는 시공을 실시하지 않는다.
• ⑧ 도포 후 경화되기 전 동결이 예상되는 경우에는 작업을 하지 않는다. 부득이 하게 시공을 할 때에는 적절한 보온조치를 행해야 한다.
• ⑨ 겨울철에는 북쪽 면부터 시공하여 야간의 동결을 예방한다.

[제품포장]

• · 20kg 플라스틱 통

[주의사항]

• · 수용성 아크릴 에멀전계 표면보호코팅제는 반드시 밀봉되어 있어야 하며, 직사광선이 닫지 않는 서늘한 장소에서 보관한다.
• · 비나 눈이 오거나, 대상 면의 온도가 5℃ 이하 또는 35℃ 이상인 경우에는 피막의 균열, 부착 불량 등이 발생할 수 있으므로 작업을 피한다.
• · 사용하고 남은 수용성 아크릴 에멀전계 표면보호코팅제는 시공업체가 환경부 처리규정에 준하여 폐기한다
• · 수용성 아크릴 에멀전계 표면보호코팅제는 수용성이므로 동절기에 얼지 않도록 보관해야 하며, 얼은 경우 녹여서 재사용이 가능하지만, 피막의 균열, 부착불량 등이 발생할 수 있다.
• · 시공 시 최적화된 제품이므로 원액을 그대로 사용하는 것을 원칙으로 한다. 작업의 편의성을 위해 물을 코팅제 원액대비 5wt%까지 희석하여 점도를 조절할 수 있지만, 코팅제의 부착강도 및 내구성 등이 저하될 수 있다.

[제품개요]

• 본 제품은 물만 첨가하여 바로 사용할 수 있는 PRE-MIXED형 타입으로, 엄선된 재료를 사용하고 있으며 속경성과 고강도성 및 내마모성이 우수하여 특수 긴급 보수공사용으로 사용할 수 있습니다.

[제품용도]

•
• · 비행장의 활주로 균열 보수용
• · 기계 및 철골 기초 보수
• · 기동이나 내력벽의 구조물 보강용
• · 각종 긴급 보수공사용
• · L형 도로측구 보수용

[제품특성]

• · ECM-RSM은 무수축성 초속경 세라믹 몰탈로 특수 긴급 보수공사에 물만 혼합하여 사용할 수 있는 특수 몰탈입니다.
• · 초미립자의 무기물질이 혼합되어 경화 후 미세공극을 충진시켜 강도증진 및 내마모성이 우수합니다.
• · 계절 변화에 따른 외기 온도 변화 시 열팽창·수축에 매우 안정적이며 건습 반복 작용, 중성화, 동결융해 등의 열악한 환경에도 견고하고 안정합니다.

[기술자료]

시험결과(혼합수량 14.2%)

※좌우로 스크롤 하시면 가려진 내용이 보입니다.

[사용방법]

• ① 보수면 및 신규 공사시 사전준비

• · 기존 시공면(예 : 콘크리트)의 표면정리 및 이물질을 제거한다.

• ② 몰탈 혼합

• · 10~25℃의 배합수와 몰탈전용 혼합기를 사용하여 2분 30초 이상 혼합한다.

• ③ 몰탈 시공

• · 고급 : 몰탈 시공 시 부착력 강화를 위해 에폭시 도장 후 타설한다.
• · 일반 : 타설 전 접착면에 물을 뿌려 접착면이 습윤 상태를 유지하도록 하되 바닥에 물이 고이지 않도록 관리한다.
• · 경화시간이 매우 빠르므로 신속히 시공하며 적정량만 반죽한다.
• · 외기 온도가 5℃ 이상에서 시공을 하며, 시공 중 유동성이 저하되어도 물을 추가로 혼합하지 않도록 한다.

• ④ 시공 후 양생

• · 시공은 신속히 하고 경화 전 충격을 주지 않도록 한다.
• · 타설 후 6시간 사이에 외기 온도가 5℃이하 또는 30℃이상일 때에는 적정온도 유지를 위한 별도의 대책을 마련한다.

[제품포장]

• · 25kg 지대

[주의사항]

• · 건조한 장소에 보관하고 개봉 후 바로 사용하십시오.
• · 유아나 어린이에게 접촉이 되지 않도록 주의하십시오.
• · 제품 사용 시 방진 안경, 방진 마스크 및 고무장갑을 착용하도록 합니다.
• · 본 제품은 물과 반응 시 강알칼리성을 나타내므로 피부에 닿지 않도록 하며 만약 눈에 들어갔을 때에는 신속히 맑은 물로 씻고 병원 전문의의 치료를 받으십시오.

[제품개요]

• ※ ㈜유버스 ST보강재 규격
• ※ 생산 제품의 규격: 표준 규격 1롤은 폭1m*길이20m(현장에 따라 길이 조정 가능)
•
  ※ 겹이음: 종,횡방향 겹이음은 100~200mm (더블 브릿지가 있어 별도의 장치가 필요 없음)
•

[물 성 표]

※좌우로 스크롤 하시면 가려진 내용이 보입니다.

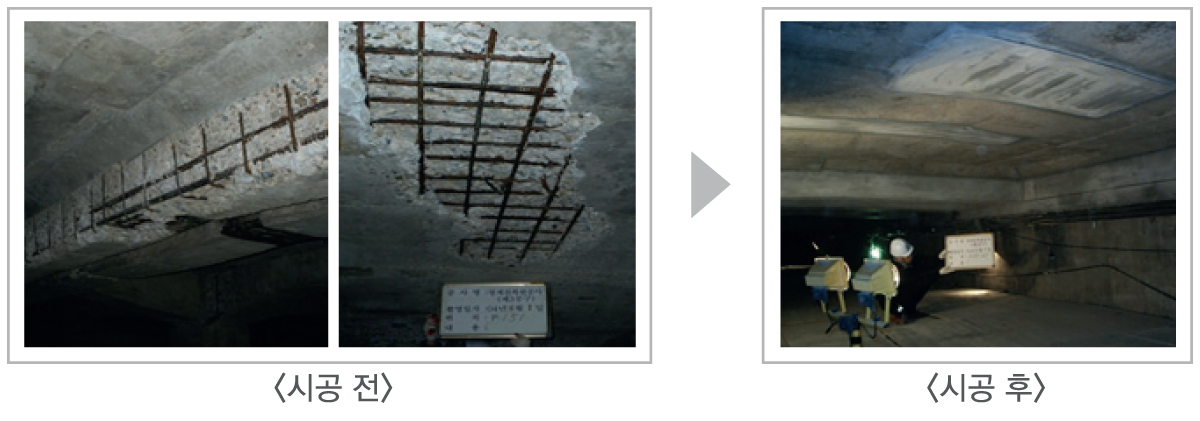

[공법의 장점]

• ① 단위 면적당 인장강도가 높아 작은 단면으로도 큰 힘을 발휘한다.
• ② 현장상황에 따라 ST보강재 규격을 조정할 수 있다.
• ③ ㈜유버스의 ST보강재는 더블 브릿지가 있어 기존 콘크리트 벽면과 떨어져 부작 되므로 보강 몰탈과의 일체화에 최적이다.
• ④ 기존 콘크리트 면에 부착 시 별도의 부속 없이 바로 시공이 가능하여 작업성이 우수하다.
• ⑤ 내진 보강 적용시 종, 횡방향 겹 시공이 매우 우수하여 내진보강에 최적이다.
• ⑥ 겹 이음시 더블 브릿지를 이용한 서로간에 걸림 현상으로 인한, 별도의 치구나 부속이 필요치 아니 하므로 시공성이 우수하여 공기 단축에 기여 한다.
• ⑦ 주근은 오스타니계 스테인레스강선 304로서 부식이 발생하지 않는다.
• ⑧ 본 스테인레스 강선은 직진성이 우수하여 설치 후 별도의 텐션작업이 필요하지 않다.

[시공시유의사항]

• ① 시공시 부근과 주근 방향이 틀리지 않도록 주의하여 시공한다.
• ② 천정에 시공시 T형태의 받침대를 만들어 사용하면 편리하다.
• ③ 콘크리트 못 시공시 보호구를 착용한다.
• ④ 보강제 브릿지에 긁히거나 다치지 않도록 주의 한다.

[시공 치공구]
